PIC16F13145 ：第２回　LEDとプッシュスイッチでデジタル入出力の基本機能を確認

/*------------------------------------------------------------------------------

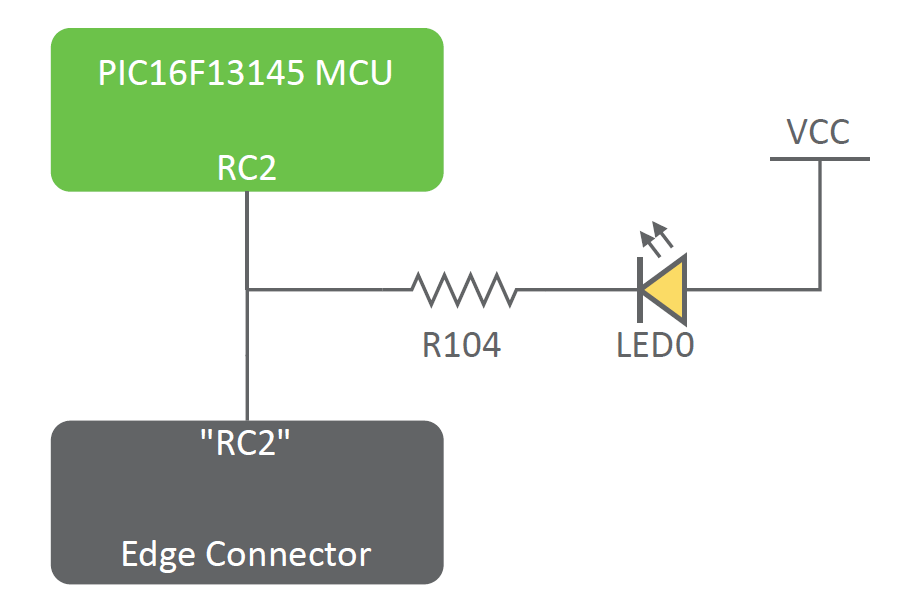

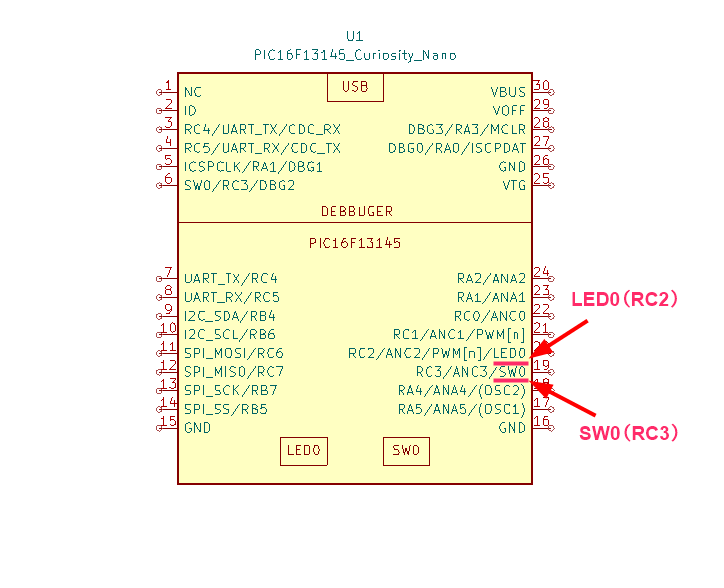

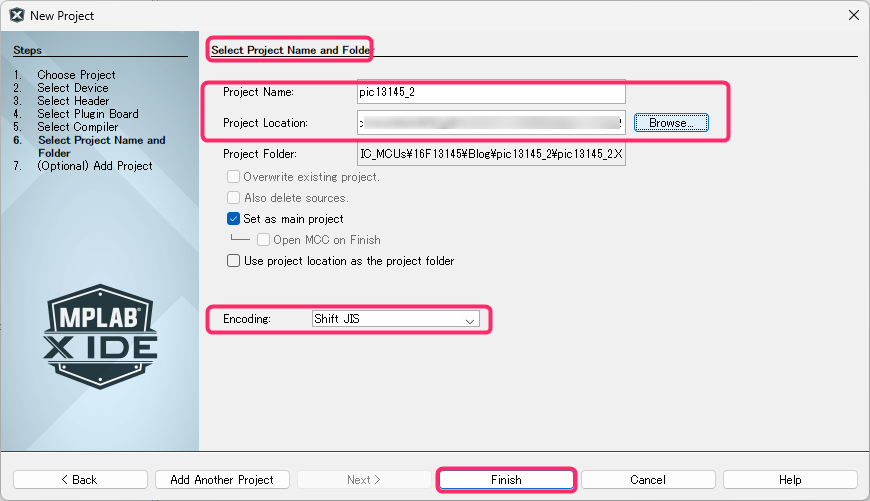

LED点灯／消灯プログラム

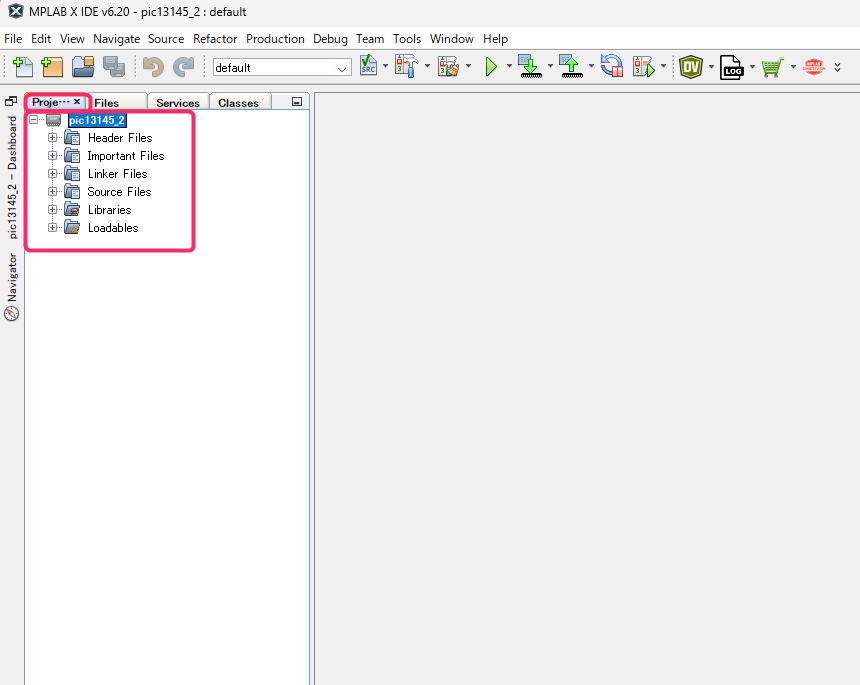

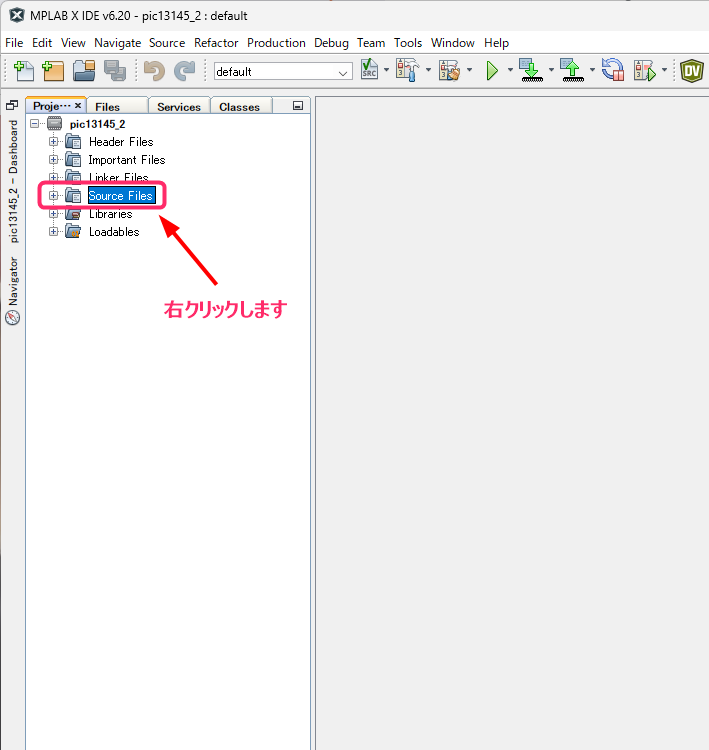

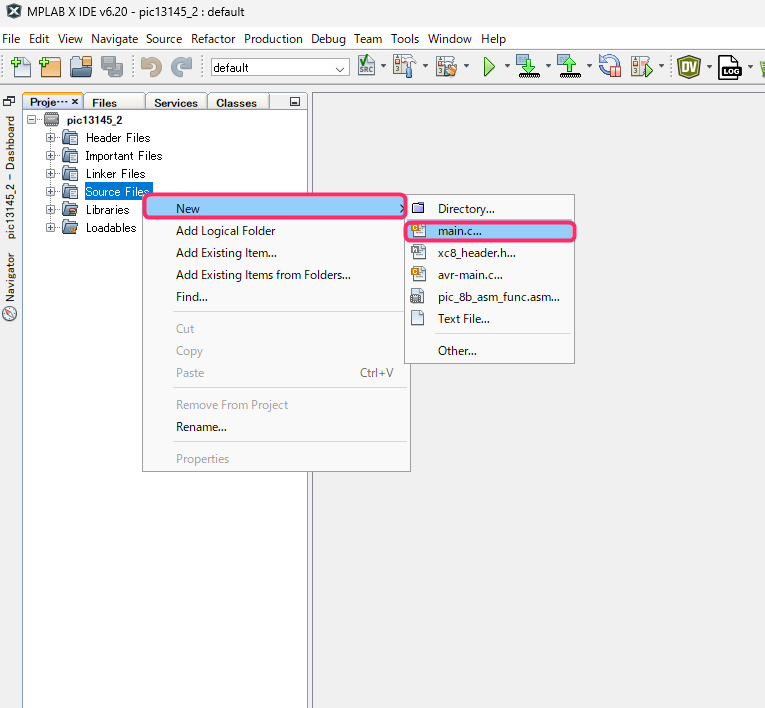

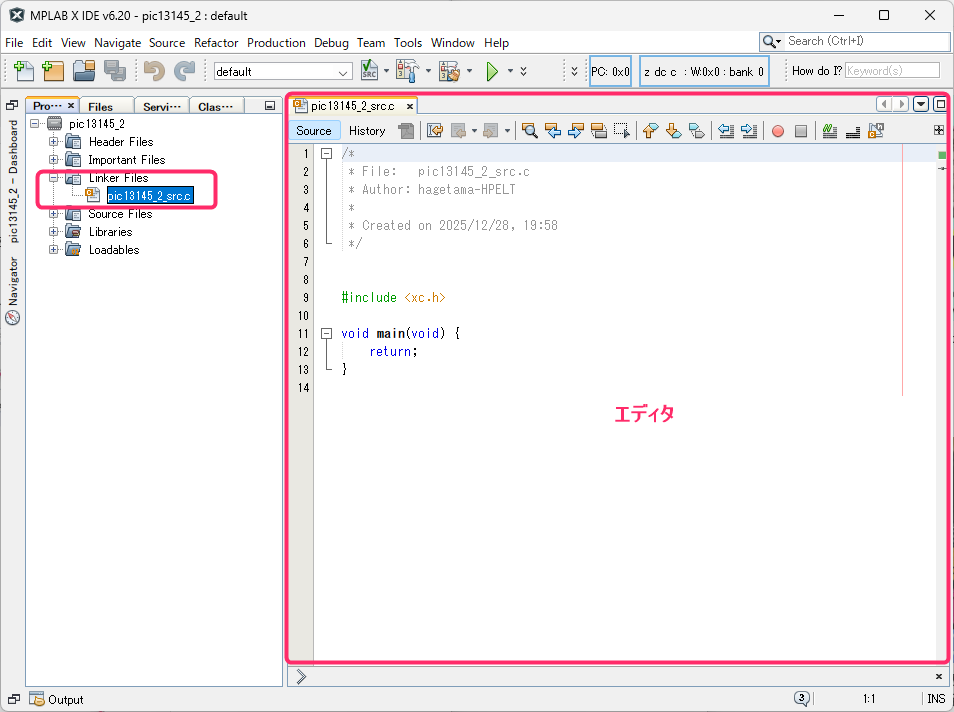

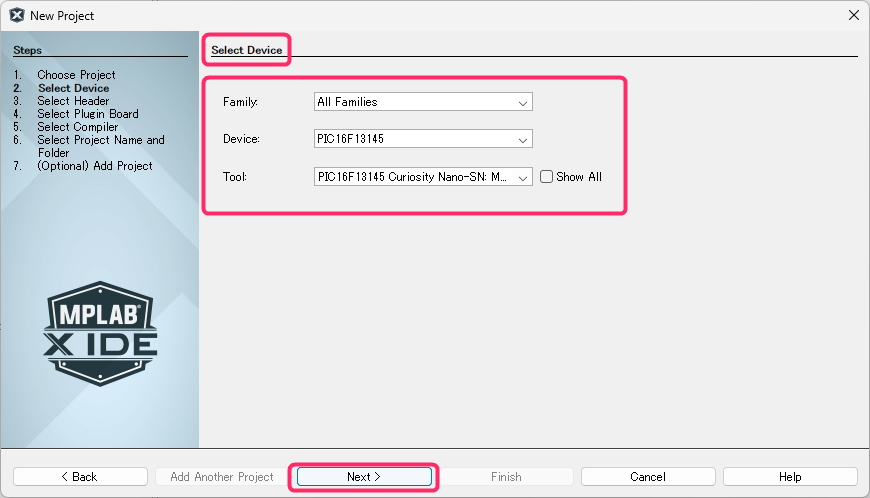

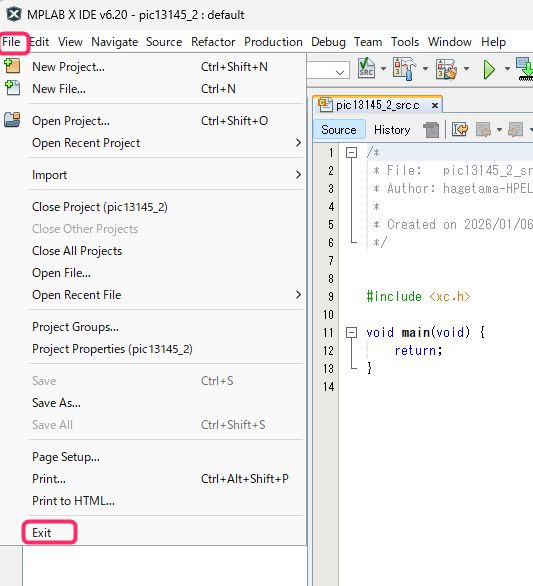

 * File:   16f13145_2.c
 * Author: Hagetamaboti
 * Created on 2026/01/dd
------------------------------------------------------------------------------
ライセンス：SPDX-License-Identifier: MIT
------------------------------------------------------------------------------*/

/******************************************************************************

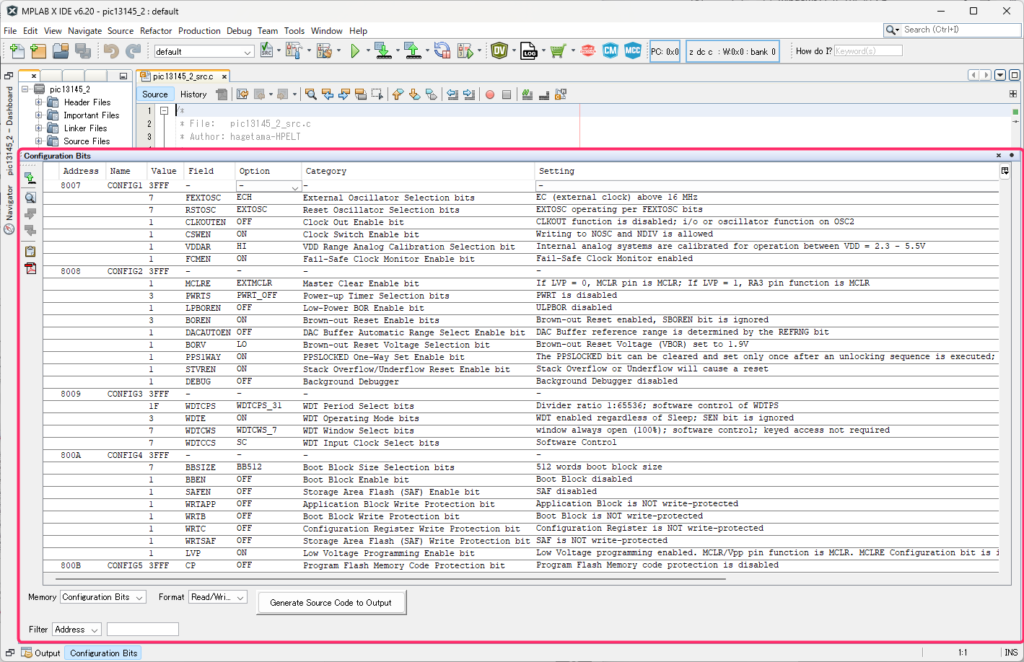

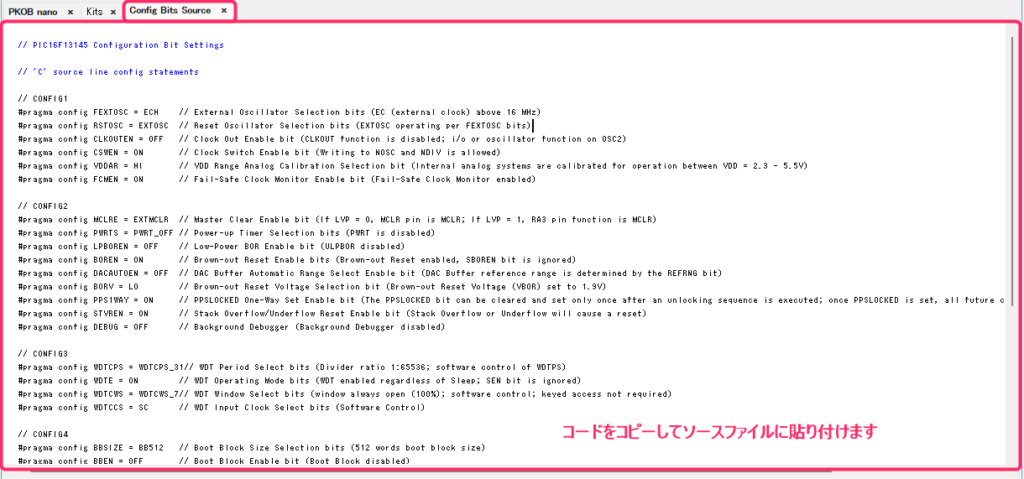

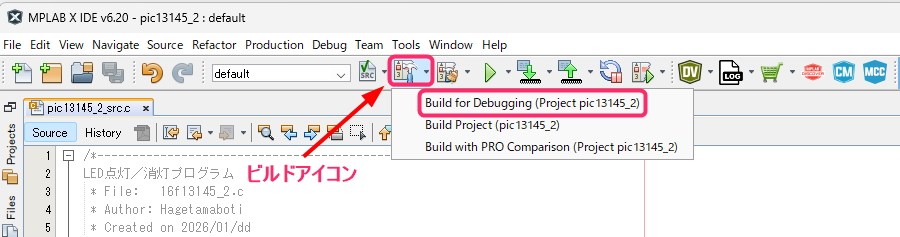

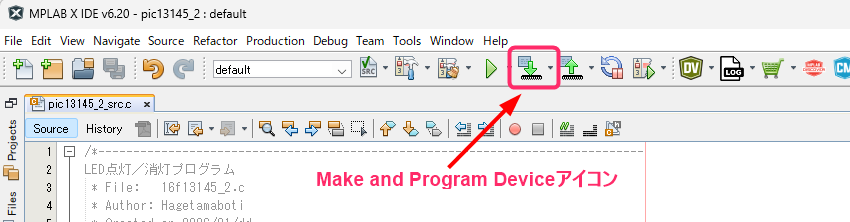

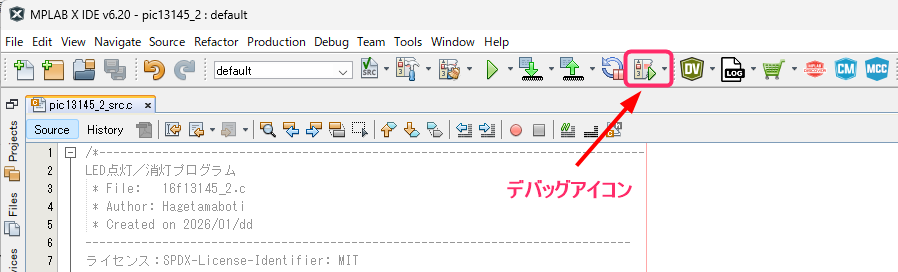

* PIC16F13145 コンフィグレーションビットの設定
*******************************************************************************/

//コンフィグレーションビット１
#pragma config FEXTOSC = OFF            // 外部発振器を使わない（内部発振器を使用)
#pragma config RSTOSC = HFINTOSC_1MHz	// リセット後の発振器をHFINTOSC_1MHzに設定する
#pragma config CLKOUTEN = OFF           // クロック信号を外部端子に出力しない
#pragma config CSWEN = ON               // OSCCON1(発振器レジスタのNOSC(発振器の種別)とNDIV(分周比）の設定を許可する
#pragma config VDDAR = HI               // 内部アナログシステムをVDD = 2.3 - 5.5V間で動作するように設定する
#pragma config FCMEN = ON               // 外部発振器が故障した場合でもデバイスが動作を継続できるようにする

//コンフィグレーションビット２
#pragma config MCLRE = EXTMCLR          // MCLR ピンを有効にする
#pragma config PWRTS = PWRT_OFF         // 電源投入タイマー (PWRT)を無効にする
#pragma config LPBOREN = OFF            // ブラウンアウトリセット（電源が規定値以下になったときにリセット）を無効にする
#pragma config BOREN = ON               // 動作中はブラウンアウトリセット有効、スリープ中は無効。SBORENビットは無視される
#pragma config DACAUTOEN = OFF          // DACバッファの基準範囲はREFRNGビットによって決定される（REFRNG=1:VSS+ 1.0V ? VDD、REFRNG=0:VSS? VDD- 1.0V）
#pragma config BORV = LO                // ブラウンアウトリセット電圧 (VBOR )を 1.9V に設定する
#pragma config PPS1WAY = ON             // PPSLOCKビットをロック解除シーケンスを実行後に一度のみセットできる。一度PPSLOCK がセットされると、その後PPS は変更できない
#pragma config STVREN = ON              // スタックがオーバーフローまたはアンダーフローした場合、デバイスはリセットされる
#pragma config DEBUG = OFF              // バックグラウンドデバッガーを無効にする

//コンフィグレーションビット３
#pragma config WDTCPS = WDTCPS_31       // ウォッチドックタイマー（WDT）の周期を2秒（1:65536）に設定する
#pragma config WDTE = OFF               // ウォッチドックタイマーを無効にする
#pragma config WDTCWS = WDTCWS_7        // ウォッチドッグウィンドウを常時開放（100%）する
#pragma config WDTCCS = SC              // WDT入力クロックをソフトウェア制御する

//コンフィグレーションビット４
#pragma config BBSIZE = BB512           // メモリアクセスパーティション (MAP)のブートブロックサイズを512ワードに設定する
#pragma config BBEN = OFF               // ブートブロックを無効に設定する
#pragma config SAFEN = OFF              // メモリアクセスパーティション (MAP)のストレージエリアフラッシュ(SAF)を無効に設定する
#pragma config WRTAPP = OFF             // メモリアクセスパーティション (MAP)のアプリケーションブロックの書き込みを保護しない
#pragma config WRTB = OFF               // メモリアクセスパーティション (MAP)のブートブロックの書き込みを保護しない
#pragma config WRTC = OFF               // コンフィギュレーションレジスタの書き込みを保護しない
#pragma config WRTSAF = OFF             // メモリアクセスパーティション (MAP)のストレージエリアフラッシュ(SAF)の書き込みを保護しない
#pragma config LVP = ON                 // 低電圧プログラミングエントリーモードを有効にする

//コンフィグレーションビット５
#pragma config CP = OFF                 // プログラムフラッシュメモリコードの書き込みを保護しない


/******************************************************************************
* ヘッダファイルの取り込み
*******************************************************************************/

#include <xc.h>
#include <stdio.h>
#include <stdlib.h>

/******************************************************************************
* 定数定義
*******************************************************************************/

#define _XTAL_FREQ 1000000      // 遅延関数（__delay_ms）を使用するためにシステムクロック（1MHz）を設定

/******************************************************************************
* メイン関数
*******************************************************************************/

void main(void) {

    //SFR（特殊機能レジスタ）設定
    PORTA   = 0x00;             // PORTAをクリア
    PORTB   = 0x00;             // PORTBをクリア
    PORTC   = 0x00;             // PORTCをクリア

    LATA    = 0x00;             // データラッチAをクリア
    LATB    = 0x00;             // データラッチBをクリア
    LATC    = 0x00;             // データラッチCをクリア

    ANSELA  = 0x00;             // アナログ入力Aは使用しない（すべてデジタルに設定）
    ANSELB  = 0x00;             // アナログ入力Bは使用しない（すべてデジタルに設定）
    ANSELC  = 0x00;             // アナログ入力Cは使用しない（すべてデジタルに設定）

    TRISA   = 0x00;             // PORTA：すべて出力（RA3は入力のみ）
    TRISB   = 0x00;             // PORTB：すべて出力

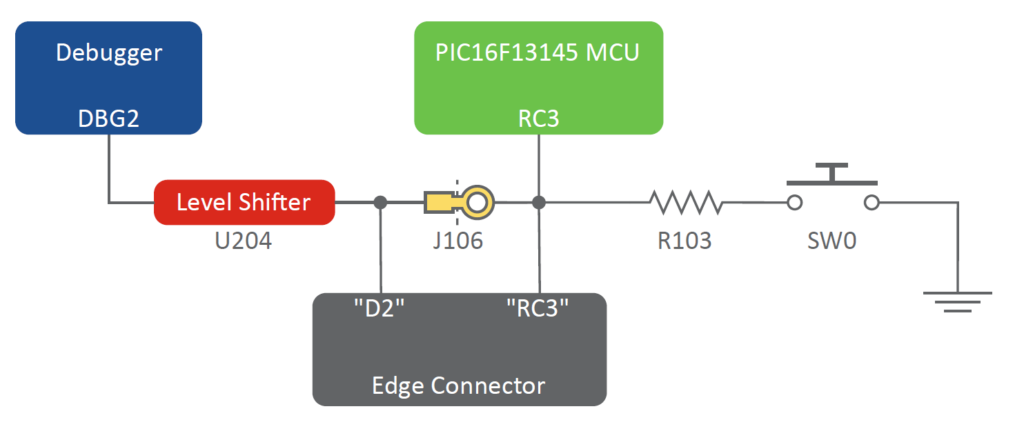

    TRISC   = 0x08;             // PORTC：RC3（SW0）は入力。RC2を含みその他すべて出力

    WPUC3   = 1;                // RC3（SW0）をプルアップ

//無限ループ

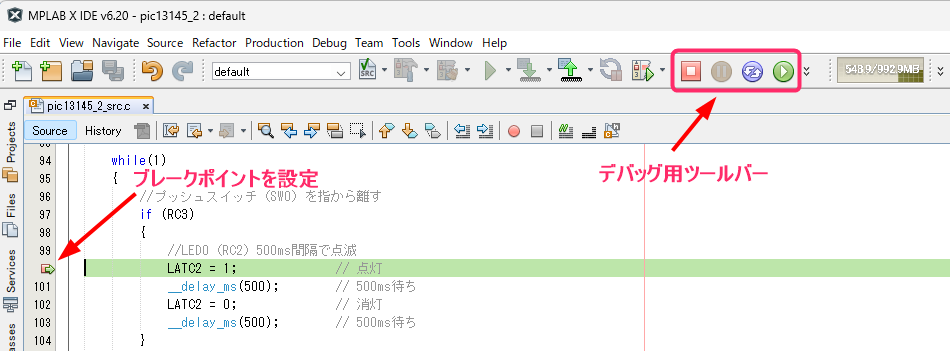

    while(1)
    {
        //プッシュスイッチ（SW0）を指から離す
        if (RC3)
        {
            //LED0（RC2）500ms間隔で点滅
            LATC2 = 1;              // 点灯
            __delay_ms(500);        // 500ms待ち
            LATC2 = 0;              // 消灯
            __delay_ms(500);        // 500ms待ち
        }
        //プッシュスイッチ（SW0）を指で押す
        else
        {
            //LED0（RC2）100ms間隔で点滅
            LATC2 = 1;              // 点灯
            __delay_ms(100);        // 100ms待ち
            LATC2 = 0;              // 消灯
            __delay_ms(100);        // 100ms待ち
        }

    }


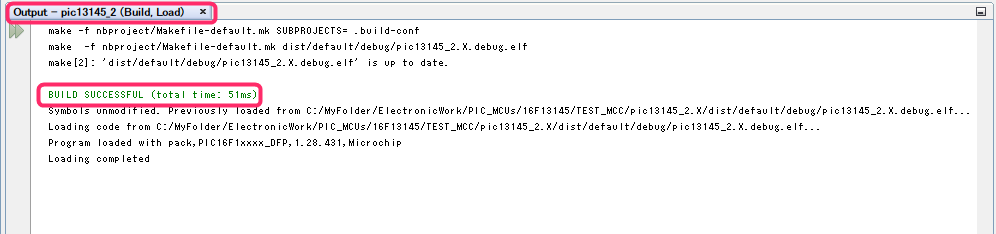

    return;
}
