「リードスイッチでLEDマトリックスにハートのアイコンを表示させてみよう。」では、シールド経由でmicro:bitに接続したリードスイッチに磁石を近づけると、 LEDマトリックスにハートのアイコンが表示されるプログラムを、MakeCodeを使って作成します。
はじめに
「micro:bitとキットでマイコン制御」では、micro:bit V2（以下 micro:bit）と市販のセンサーキットの「KEYESTUDIO 37センサースターターキット micro:bit V2付」（以下 キット）を使ってマイコン制御の基本を実習します。
実習はkeyestudio.comが投稿しているwiki（KS0361(KS0365) keyestudio 37 in 1 Starter Kit for BBC micro:bit）を二次利用して行います。
ライセンス
図やソースコード（ブロック）等、すべての内容はCC BY-SA 4.0ライセンスに従います。
実習準備
実習に必要な機器とキットの部品を準備します。
機器
「micro:bitとキットでマイコン制御：micro:bitをMakeCodeで使ってみよう。」記事で書きましたmicro:bitと、MakeCodeをインストールしたWindows11搭載のパソコンを準備します。
部品
リードスイッチを、Micro bit Sensor Shield V2（以下 シールド）にワイヤーで接続して使います。

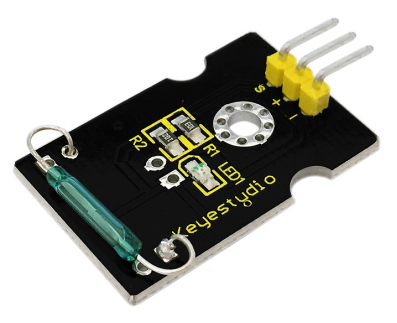

▶️リードスイッチ モジュール
リードスイッチは、2本の細くて柔軟な強磁性金属のリードが、密閉されたガラス管の中にわずかに離れて配置されています。
磁石等の磁気により2本のリードが接続、分離されオン・オフを切り替えるスイッチとして動作します。
リードスイッチ モジュールには3本のピンが用意されており、「Gまたは－」ピンはシールドのグランド（GND）に、「Vまたは＋」ピンはシールドの電源（VCC 3.3-5V）に、Sピンにはシールドの信号に接続します。
磁石を近づけると、リードスイッチがオンになり、Sピンに接続されているシールドの信号が「Low」になります。
▶️ジャンパーワイヤー（メスーメス） 20cm
40本が一束になっていますので、接続する本数だけ分けて使います。
配線
配線のためのジャンパーワイヤーは、必要な本数を分けてください。
配線するときは、micro;bitのUSBケーブルを取り外して行ってください。
配線図

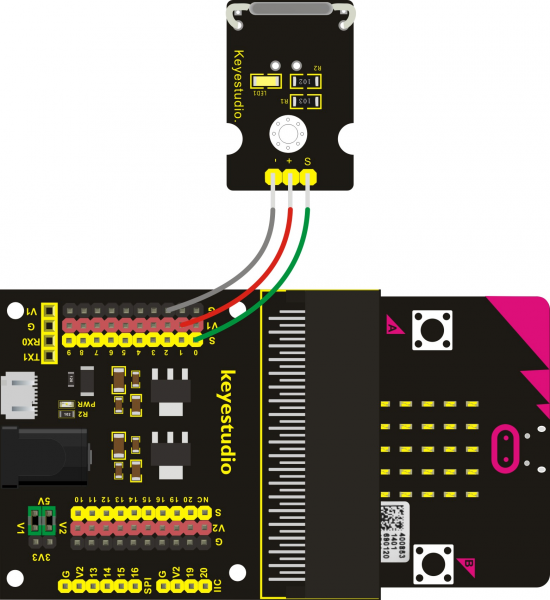

リードスイッチとシールドをジャンパーワイヤーで接続します。
配線リスト
| リードスイッチ | シールド | 備 考 |
| Gまたは－ピン | G-2ピン | |
| Vまたは＋ピン | V1-1ピン | |
| Sピン | S-0ピン |
プロジェクト
「リードスイッチでLEDマトリックスにハートのアイコンを表示させてみよう。」では、シールド経由でmicro:bitに接続したリードスイッチに磁石を近づけると、 LEDマトリックスに大きいハートアイコンが表示され、離すと小さいハートアイコンが表示されるプロジェクトです。
プロジェクトの作成
配線したmicro:bitにUSBケーブルを取り付け、MakeCodeを起動します。
「新しいプロジェクト」をクリックして、プロジェクト（mb019-MagneticSwitch）を作成します。
プロジェクトはダウンロードしたKEYESTUDIO 37のマニュアルの「2.Makecode Tutorial - Makecode - Project 30_Magnetic Switch」を参考にしています。
プロジェクトの作成手順やブロックの配置方法については、こちらを参考にしてください。
プロジェクトをmicro:bitへ転送
作成したプロジェクトをmicro:bitに転送して、実行できるようにします。
転送方法はこちらを参考にしてください。
コピーが完了すると、プログラムが起動し、リードスイッチに磁石を近づけると、 LEDマトリックスに大きいハートアイコンが表示され、離すと小さいハートアイコンが表示されます。
まとめ
シールドに接続したリードスイッチに磁石を近づけると、 LEDマトリックスに大きいハートアイコンが表示され、離すと小さいハートアイコンが表示されるプロジェクトをMakeCodeで作成しました。
