「リミットスイッチで衝突を検知してみよう。」では、シールド経由でmicro:bitに接続したリミットスイッチ（クラッシュセンサー）が障害物に衝突すると、LEDマトリックスにハートのアイコンを表示させるプログラムを、MakeCodeを使って作成します。
はじめに
「micro:bitとキットでマイコン制御」では、micro:bit V2（以下 micro:bit）と市販のセンサーキットの「KEYESTUDIO 37センサースターターキット micro:bit V2付」（以下 キット）を使ってマイコン制御の基本を実習します。
実習はkeyestudio.comが投稿しているwiki（KS0361(KS0365) keyestudio 37 in 1 Starter Kit for BBC micro:bit）を二次利用して行います。
ライセンス
図やソースコード（ブロック）等、すべての内容はCC BY-SA 4.0ライセンスに従います。
実習準備
実習に必要な機器とキットの部品を準備します。
機器
「micro:bitとキットでマイコン制御：micro:bitをMakeCodeで使ってみよう。」記事で書きましたmicro:bitと、MakeCodeをインストールしたWindows11搭載のパソコンを準備します。
部品
リミットスイッチ（クラッシュセンサー）を、Micro bit Sensor Shield V2（以下 シールド）にワイヤーで接続して使います。

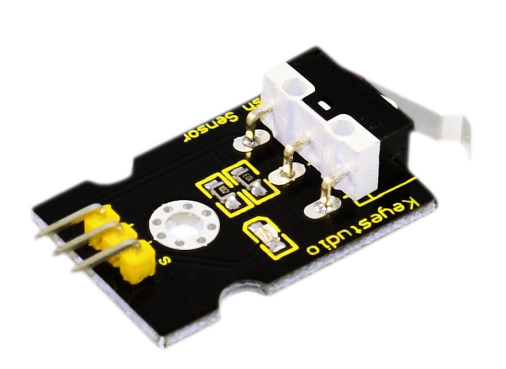

▶️リミットスイッチ
リミットスイッチには3本のピンが用意されており、「Gまたは－」ピンはシールドのグランド（GND）に、「Vまたは＋」ピンはシールドの電源（VCC 3.3-5V）に、Sピンにはシールドの信号を接続します。
スイッチのレバーに障害物が衝突すると、レバーに接続されているマイクロスイッチが押され、SピンとGピンがつながり、Sピンと接続されているシールドの信号は「Low」になります。
▶️ジャンパーワイヤー（メスーメス） 20cm
40本が一束になっていますので、接続する本数だけ分けて使います。
配線
配線のためのジャンパーワイヤーは、必要な本数を分けてください。
配線するときは、micro;bitのUSBケーブルを取り外して行ってください。

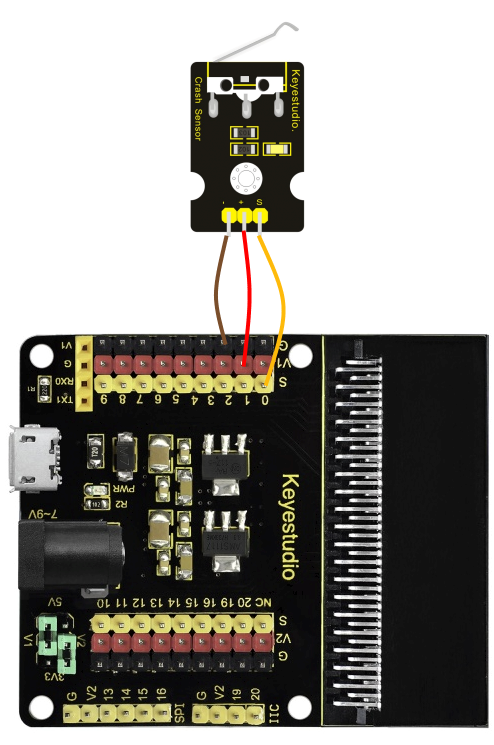

配線図
リミットスイッチとシールドをジャンパーワイヤーで接続します。
配線リスト
| リミットスイッチ | シールド | 備 考 |
| Gまたは－ピン | G-2ピン | |
| Vまたは＋ピン | V1-1ピン | |
| Sピン | S-0ピン |
プロジェクト
「リミットスイッチで衝突を検知してみよう。」では、シールドに接続したリミットスイッチ（クラッシュセンサー）が障害物に衝突すると、LEDマトリックスにハートのアイコンを表示させるプロジェクトです。
プロジェクトの作成
配線したmicro:bitにUSBケーブルを取り付け、MakeCodeを起動します。

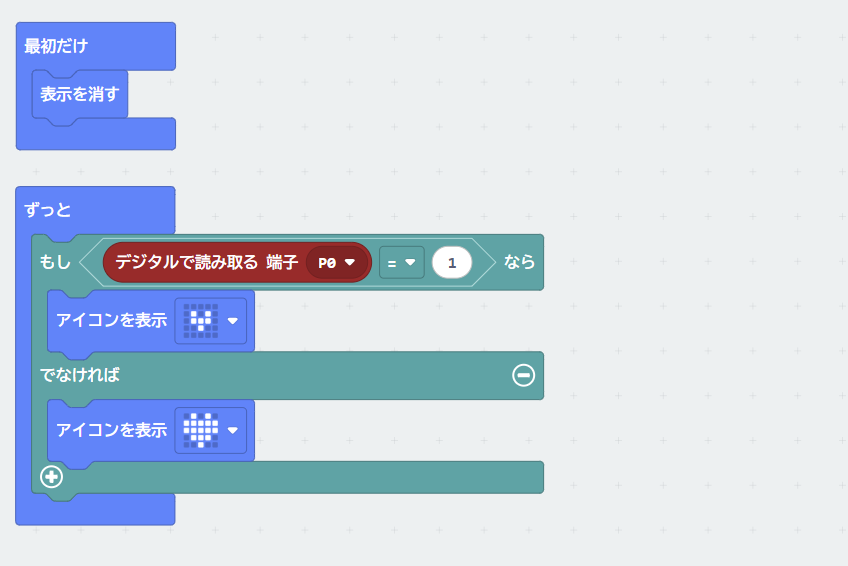

「新しいプロジェクト」をクリックして、プロジェクト（mb018-ToTheTop）を作成します。
プロジェクトはダウンロードしたKEYESTUDIO 37のマニュアルの「2.Makecode Tutorial - Makecode - Project 29_Crash Sensor」を参考にしています。
プロジェクトの作成手順やブロックの配置方法については、こちらを参考にしてください。
プロジェクトをmicro:bitへ転送
作成したプロジェクトをmicro:bitに転送して、実行できるようにします。
転送方法はこちらを参考にしてください。
コピーが完了すると、プログラムが起動し、リミットスイッチ（クラッシュセンサー）が障害物に衝突すると、LEDマトリックスの表示が、小さいハートアイコンから大きいハートアイコンに変わります。
まとめ
シールドに接続したリミットスイッチ（クラッシュセンサー）が障害物に衝突すると、LEDマトリックスの表示が、小さいハートアイコンから大きいハートアイコンに変わるプロジェクトをMakeCodeで作成しました。
