「 アナログ温度センサーで熱を感知してみよう。」では、シールド経由でmicro:bitに接続したアナログ温度センサーで温度を測定し、1602LCD モジュールに測定値を500msごとに表示するプログラムをMakeCodeを使って作成します。
はじめに
「micro:bitとキットでマイコン制御」では、micro:bit V2（以下 micro:bit）と市販のセンサーキットの「KEYESTUDIO 37センサースターターキット micro:bit V2付」（以下 キット）を使ってマイコン制御の基本を実習します。
実習はkeyestudio.comが投稿しているwiki（KS0361(KS0365) keyestudio 37 in 1 Starter Kit for BBC micro:bit）を二次利用して行います。
ライセンス
図やソースコード（ブロック）等、すべての内容はCC BY-SA 4.0ライセンスに従います。
実習準備
実習に必要な機器とキットの部品を準備します。
機器
「micro:bitとキットでマイコン制御：micro:bitをMakeCodeで使ってみよう。」記事で書きましたmicro:bitと、MakeCodeをインストールしたWindows11搭載のパソコンを準備します。
部品
アナログ温度センサーを、Micro bit Sensor Shield V2（以下 シールド）にワイヤーで接続して使います。

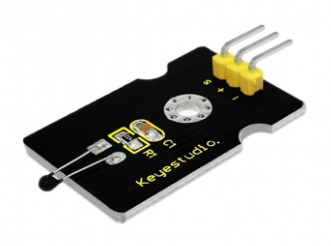

▶️アナログ温度センサーモジュール
アナログ温度センサーモジュールは、温度変化によって抵抗値が変化するサーミスタを使っており、周囲の温度変化をリアルタイムに検出することができます。
センサーは変化する抵抗値をアナログ電圧値に変換し、Sピンに接続されているシールドの信号ピンに出力します。
最終的に、アナログ／デジタル変換され「0~1023」の数値で読み取られます。
▶️ジャンパーワイヤー（メスーメス） 20cm
40本が一束になっていますので、接続する本数だけ分けて使います。
配線
配線のためのジャンパーワイヤーは、必要な本数を分けてください。
配線するときは、micro;bitのUSBケーブルを取り外して行ってください。

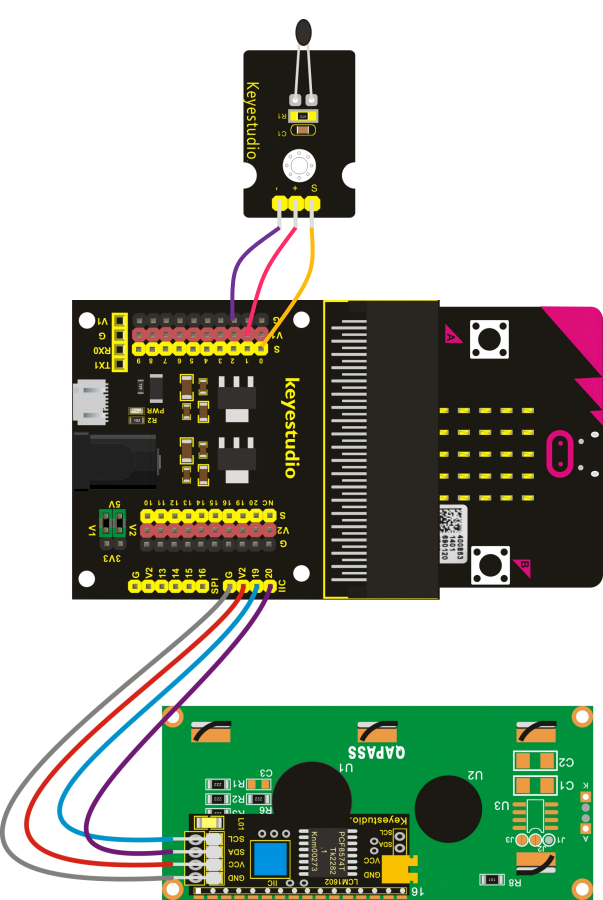

配線図
アナログ温度センサーモジュールと1602LCD モジュールをシールドにジャンパーワイヤーで接続します。
1602LCD モジュールの接続については、こちらを参考にしてください。
配線リスト
▶️アナログ温度センサーモジュール
| アナログ温度センサーモジュール | シールド | 備 考 |
| Gピン | G-2ピン | |
| Vピン | V1-1ピン | |
| Sピン | S-0ピン |
▶️1602LCD モジュール
| 1602LCD モジュール | シールド | 備 考 |
| GNDピン | IIC-Gピン | |
| VCCピン | IIC-V2ピン | |
| SDAピン | IIC-20ピン | |
| SCLピン | IIC-19ピン |
外付けバッテリー
キットに付属されている、バッテリーケース（Premium Battery Case 6-cell AA）に単三電池を6本装着して、シールドに接続し5Vの電圧を供給します。
シールドの電圧選択ジャンパーで、供給電圧を5Vに設定します。
プロジェクト
「 アナログ温度センサーで熱を感知してみよう。」は、シールド経由でmicro:bitに接続したアナログ温度センサーで温度を測定し、1602LCD モジュールに測定値を500msごとに表示するプロジェクトです。
1602LCD モジュールのプロジェクトについては、こちらを参考にしてください。
プロジェクトの作成
配線したmicro:bitにUSBケーブルを取り付け、MakeCodeを起動します。

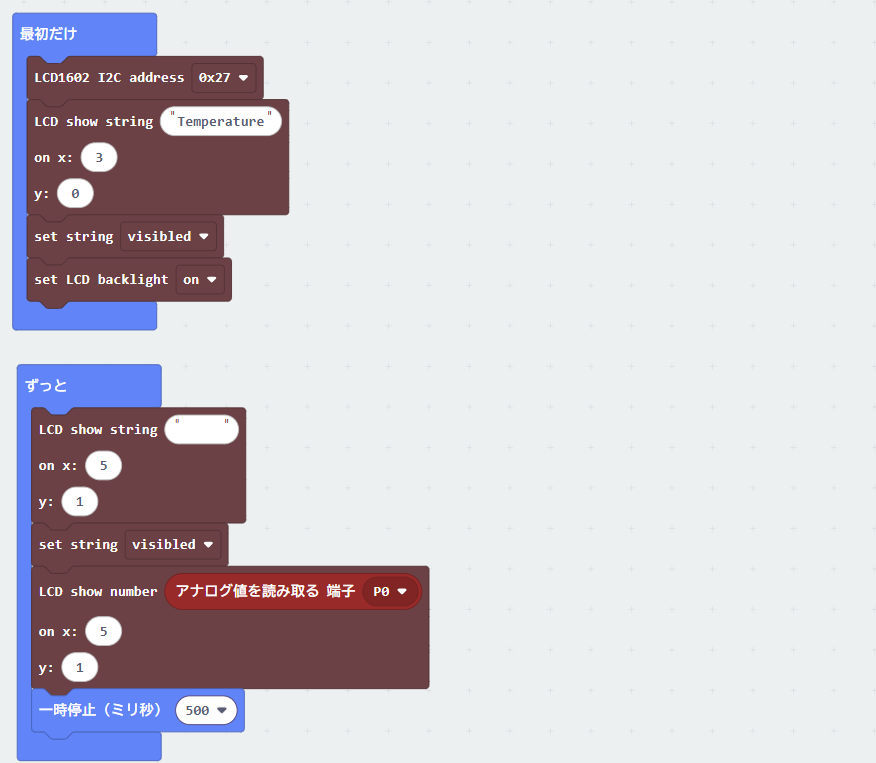

「新しいプロジェクト」をクリックして、プロジェクト（mb024-AnalogTemperature）を作成します。
プロジェクトはダウンロードしたKEYESTUDIO 37のマニュアルの「2.Makecode Tutorial - Makecode -Project 34_Analog Temperature」を参考にしています。
プロジェクトの作成手順やブロックの配置方法については、こちらを参考にしてください。
プロジェクトをmicro:bitへ転送
作成したプロジェクトをmicro:bitに転送して、実行できるようにします。
転送方法はこちらを参考にしてください。
コピーが完了すると、プログラムが起動し、アナログ温度センサーが周囲の温度を測定し、1602LCD モジュールに500msごとに測定値が表示されます。
（アナログ温度センサーの先端をウェットティッシュに付けて、温度データの変化を確認します。）
まとめ
シールドに接続したアナログ温度センサーで、周囲の温度を測定し、1602LCD モジュールに測定値を500msごとに表示するプロジェクトをMakeCodeを使って作成しました。
