「水位センサーで水位の上下を検知してみよう。」では、シールド経由でmicro:bitに接続した水位センサーで、上下する水位の状態を検知し、LEDマトリックスのアイコン表示が変化するプログラムを、MakeCodeを使って作成します。
はじめに
「micro:bitとキットでマイコン制御」では、micro:bit V2（以下 micro:bit）と市販のセンサーキットの「KEYESTUDIO 37センサースターターキット micro:bit V2付」（以下 キット）を使ってマイコン制御の基本を実習します。
実習はkeyestudio.comが投稿しているwiki（KS0361(KS0365) keyestudio 37 in 1 Starter Kit for BBC micro:bit）を二次利用して行います。
ライセンス
図やソースコード（ブロック）等、すべての内容はCC BY-SA 4.0ライセンスに従います。
実習準備
実習に必要な機器とキットの部品を準備します。
機器
「micro:bitとキットでマイコン制御：micro:bitをMakeCodeで使ってみよう。」記事で書きましたmicro:bitと、MakeCodeをインストールしたWindows11搭載のパソコンを準備します。
部品
水位センサーを、Micro bit Sensor Shield V2（以下 シールド）にワイヤーで接続して使います。

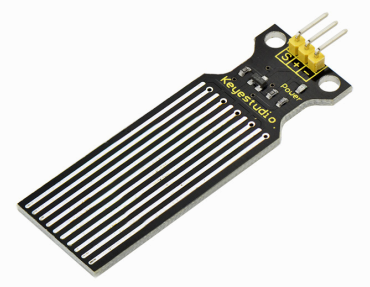

▶️水位センサー モジュール
水位センサー モジュールは、10本の平行した導線間の抵抗値の変化を検出し、水滴の量や水量を測定します。
水の量で水位を検知し、水位が下がるとセンサーが出力するアナログ値は減少し、そうでなければ増加します。
測定した値は、Sピンに接続されているシールドの信号ピンにアナログ電圧として出力され、水位が上がるほど値は高くなります。
最終的に、アナログ／デジタル変換され「0~1023」の数値で読み取られます。
▶️ジャンパーワイヤー（メスーメス） 20cm
40本が一束になっていますので、接続する本数だけ分けて使います。
配線
配線のためのジャンパーワイヤーは、必要な本数を分けてください。
配線するときは、micro;bitのUSBケーブルを取り外して行ってください。
配線図

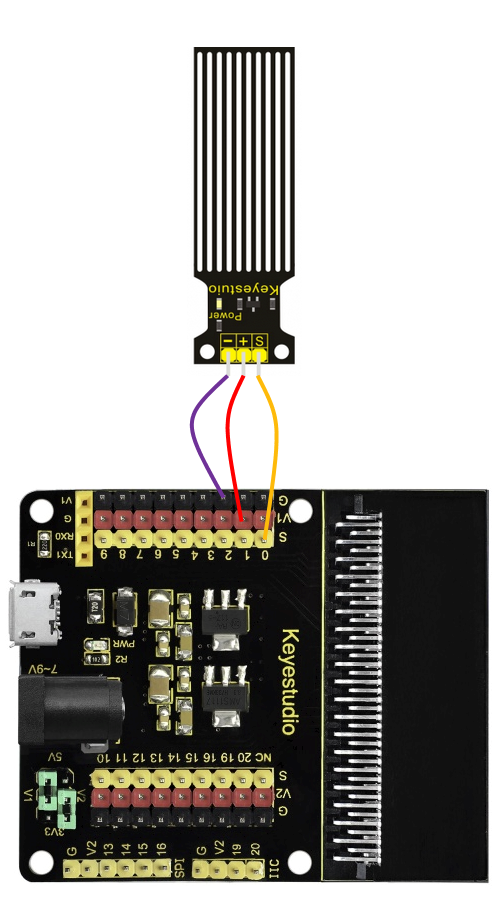

水位センサー モジュールとシールドをジャンパーワイヤーで接続します。
配線リスト
| フォトインタラプタ モジュール | シールド | 備 考 |
| G | G-2ピン | |
| V | V1-1ピン | |
| S | S-0ピン |
プロジェクト
「水位センサーで水位の上下を検知してみよう。」は、シールドに接続した水位センサーで、上下する水位の状態を検知し、設定した数値より水位が上がった場合は、LEDマトリックスにＸを表示させ、下がった場合は大きいハートアイコンを表示させるプロジェクトです。
プロジェクトの作成

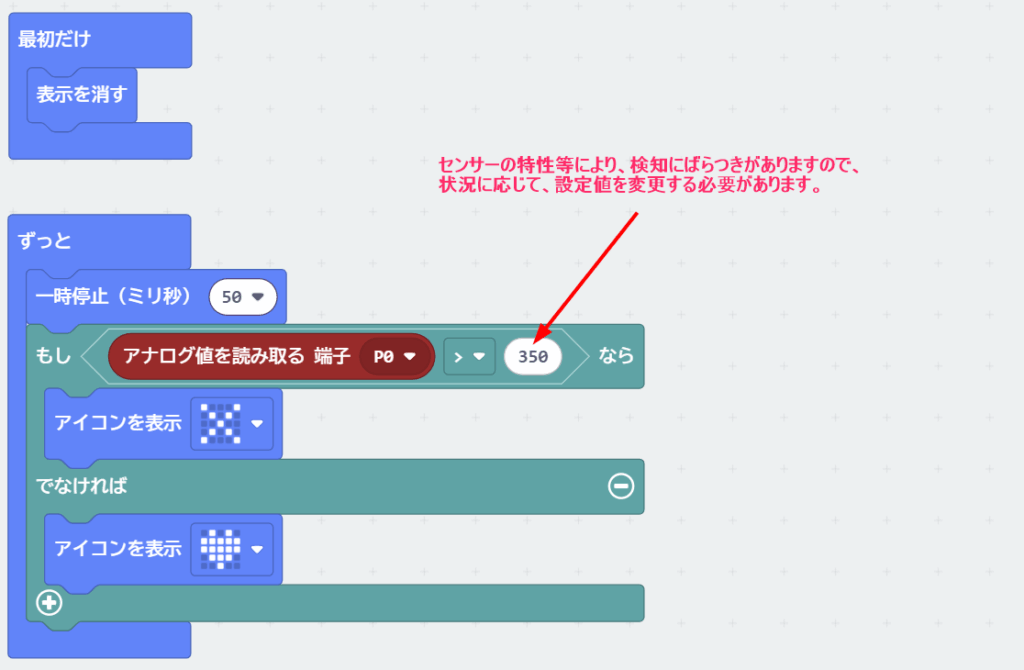

配線したmicro:bitにUSBケーブルを取り付け、MakeCodeを起動します。
「新しいプロジェクト」をクリックして、プロジェクト（mb032-WaterLevelAlarm）を作成します。
プロジェクトはダウンロードしたKEYESTUDIO 37のマニュアルの「2.Makecode Tutorial - Makecode - Project 42_Water Level Alarm」を参考にしています。
プロジェクトの作成手順やブロックの配置方法については、こちらを参考にしてください。
プロジェクトをmicro:bitへ転送
作成したプロジェクトをmicro:bitに転送して、実行できるようにします。
転送方法はこちらを参考にしてください。
コピーが完了すると、プログラムが起動し、水位センサーの水位が設定した数値より上がった場合は、LEDマトリックスにＸが表示され、下がった場合は大きいハートアイコンが表示されます。
まとめ
シールドに接続した水位センサーで、上下する水位の状態を検知し、設定した数値より水位が上がった場合は、LEDマトリックスにＸが表示され、下がった場合は大きいハートアイコンが表示されるプロジェクトをMakeCodeで作成しました。
