「紫外線センサーで太陽光の紫外線を測定してみよう。」では、シールド経由でmicro:bitに接続した紫外線センサー（GUVA-S12SD）で、太陽光に含まれる紫外線を測定し、1602LCD モジュールに測定値を表示するプログラムをMakeCodeを使って作成します。
はじめに
「micro:bitとキットでマイコン制御」では、micro:bit V2（以下 micro:bit）と市販のセンサーキットの「KEYESTUDIO 37センサースターターキット micro:bit V2付」（以下 キット）を使ってマイコン制御の基本を実習します。
実習はkeyestudio.comが投稿しているwiki（KS0361(KS0365) keyestudio 37 in 1 Starter Kit for BBC micro:bit）を二次利用して行います。
ライセンス
図やソースコード（ブロック）等、すべての内容はCC BY-SA 4.0ライセンスに従います。
実習準備
実習に必要な機器とキットの部品を準備します。
機器
「micro:bitとキットでマイコン制御：micro:bitをMakeCodeで使ってみよう。」記事で書きましたmicro:bitと、MakeCodeをインストールしたWindows11搭載のパソコンを準備します。
部品
紫外線センサーを、Micro bit Sensor Shield V2（以下 シールド）にワイヤーで接続して使います。

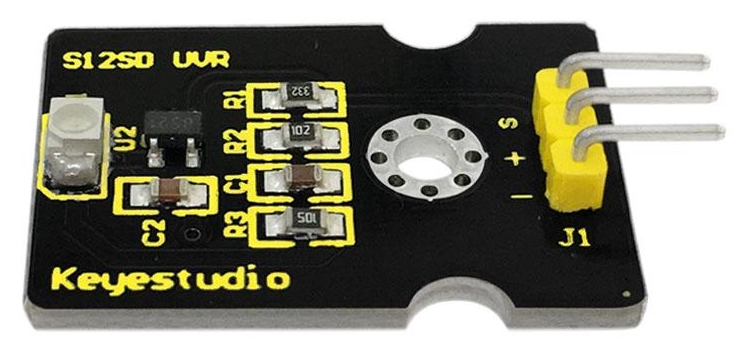

▶️紫外線センサー モジュール
紫外線センサー（GUVA-S12SD） モジュールは、腕時計、スマートフォン、アウトドア機器などの紫外線強度の測定や、消毒の面では紫外線の強度監視、紫外線炎検出器として使用されています。
紫外線が強いほど、センサーが出力するアナログ値は増加し、そうでなければ減少します。
測定した値は、Sピンに接続されているシールドの信号ピンにアナログ電圧として出力され、紫外線が強いほど値は高くなります。
最終的に、アナログ／デジタル変換され「0~1023」の数値で読み取られます。
▶️ジャンパーワイヤー（メスーメス） 20cm
40本が一束になっていますので、接続する本数だけ分けて使います。
配線
配線のためのジャンパーワイヤーは、必要な本数を分けてください。
配線するときは、micro;bitのUSBケーブルを取り外して行ってください。

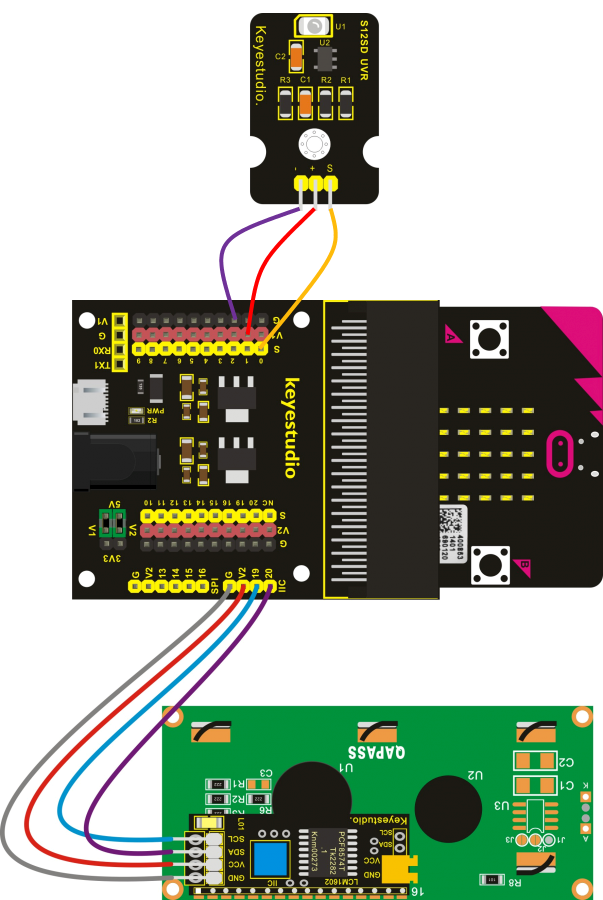

配線図
紫外線センサー モジュールと1602LCD モジュールをシールドにジャンパーワイヤーで接続します。
1602LCD モジュールの接続については、こちらを参考にしてください。
配線リスト
▶️紫外線センサー モジュール
| 紫外線センサー モジュール | シールド | 備 考 |
| Gピン | G-2ピン | |
| Vピン | V1-1ピン | |
| Sピン | S-0ピン |
▶️1602LCD モジュール
| 1602LCD モジュール | シールド | 備 考 |
| GNDピン | IIC-Gピン | |
| VCCピン | IIC-V2ピン | |
| SDAピン | IIC-20ピン | |
| SCLピン | IIC-19ピン |
外付けバッテリー
キットに付属されている、バッテリーケース（Premium Battery Case 6-cell AA）に単三電池を6本装着して、シールドに接続し5Vの電圧を供給します。
シールドの電圧選択ジャンパーで、供給電圧を5Vに設定します。
プロジェクト
「紫外線センサーで太陽光の紫外線を測定してみよう。」は、シールド経由でmicro:bitに接続した紫外線センサー（GUVA-S12SD）で、太陽光に含まれる紫外線を測定し、1602LCD モジュールに測定値を表示させるプロジェクトです。
センサーを太陽光に当てると、測定値が少し増加します。（紫外線ライトを利用すると、測定が増加します。）
1602LCD モジュールのプロジェクトについては、こちらを参考にしてください。

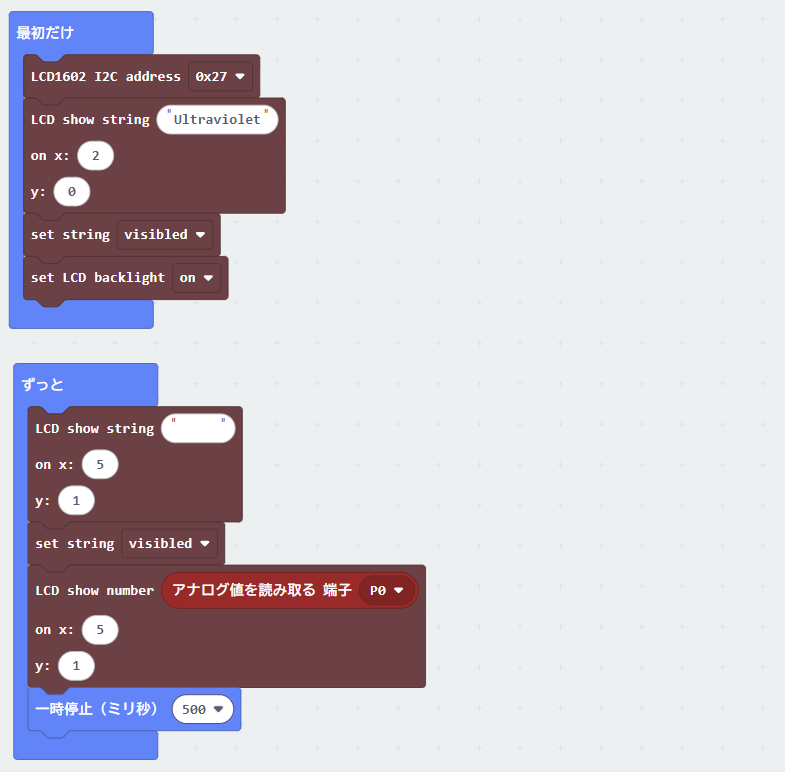

プロジェクトの作成
配線したmicro:bitにUSBケーブルを取り付け、MakeCodeを起動します。
「新しいプロジェクト」をクリックして、プロジェクト（mb033-UltravioletDetection）を作成します。
プロジェクトはダウンロードしたKEYESTUDIO 37のマニュアルの「2.Makecode Tutorial - Makecode - Project 43_Ultraviolet Detection」を参考にしています。
プロジェクトの作成手順やブロックの配置方法については、こちらを参考にしてください。
プロジェクトをmicro:bitへ転送
作成したプロジェクトをmicro:bitに転送して、実行できるようにします。
転送方法はこちらを参考にしてください。
コピーが完了するとプログラムが起動し、紫外線センサーに太陽光に当てると、少し増加した測定値が1602LCD モジュールに表示されます。
まとめ
シールドに接続した紫外線センサー（GUVA-S12SD）に、太陽光を当てると、少し増加した測定値が1602LCD モジュールに表示されるプロジェクトをMakeCodeで作成しました。
